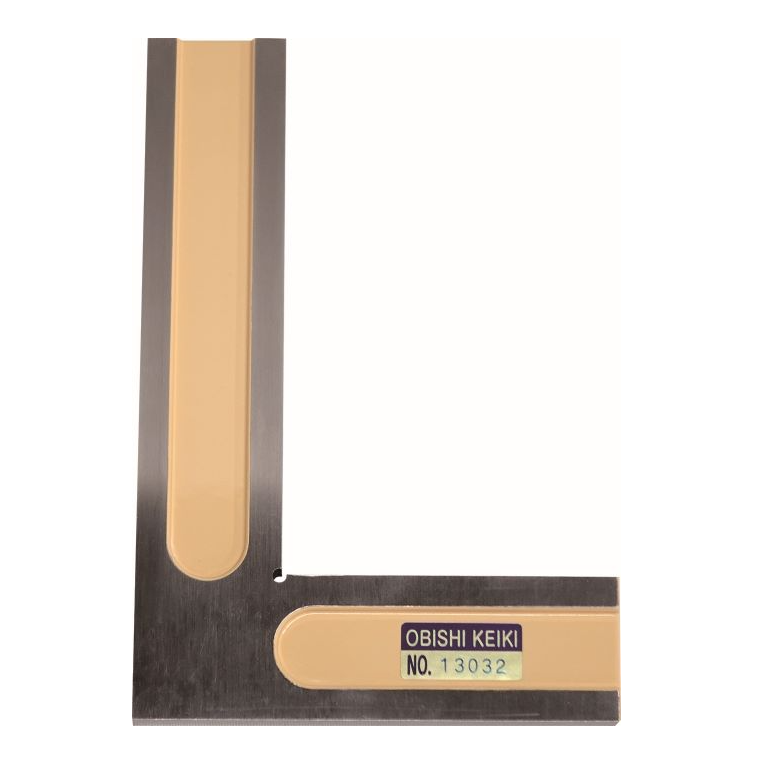

FG-1006直角校准规日本大菱OBISHI
日期：2025-05-23 人气：366 收藏
各種工作機械、半導体関連設備、検査装置などの各軸の直角検査用マスタとして使用できます。
Ｘ－Ｙ軸の組立調整時の直角基準として使用できます。
機械部品の検査マスタとして使用できます。
使用面は精密ラッピング仕上げです。
精度面は外角使用面のみです。
焼入品
| コードNO. | 呼び | 寸法（H×L×W×t mm） | 外角直角度（μm） | 質量（kg) |
|---|---|---|---|---|
| FG-1001 | 100 | 100×70×25×8 | 1.0 | 0.2 |
| FG-1002 | 150 | 150×100×30×8 | 1.0 | 0.3 |
| FG-1003 | 200 | 200×130×35×11 | 1.0 | 0.7 |
| FG-1004 | 300 | 300×200×40×15 | 1.0 | 1.8 |
